GEODIS - СОЛНЦЕ В КОРПУСЕ И В ДУШЕ

Журнал С.О.К., №11 2005

Компания BAXI SA, известная своей торговой маркой CHAPPEE, основана в 1929 году и является одним из лидеров по производству отопительных систем во Франции, с оборотом более 167 млн. ЕВРО. Компания производит чугунные и стальные котлы, работающие на газе и дизельном топливе. Общий объем производства составляет более 100.000 котлов в год. Наличие собственного чугунолитейного производства позволяет компания BAXI SA выпускать чугунные секционные котлы наддувного типа в диапазоне мощности до 800 кВт и атмосферного типа – до 347 кВт. Ассортимент BAXI SA включает большой спектр напольных котлов мощностью от 16 кВт до 3500 кВт бытового и промышленно назначения, работающих на газе или дизельном топливе. Кроме этого компания производит горелки на газе и дизельном топливе под маркой SICMA, а также стальные и чугунные радиаторы под маркой CHAPPEE.

GEODIS - ПРЕИМУЩЕСТВА НОВЫХ ТЕХНОЛОГИЙ
Отопительные котлы GEODIS это логическое завершение новаторских разработок компании BAXI SA  в области отопления и комфорта для помещений индивидуального пользования.

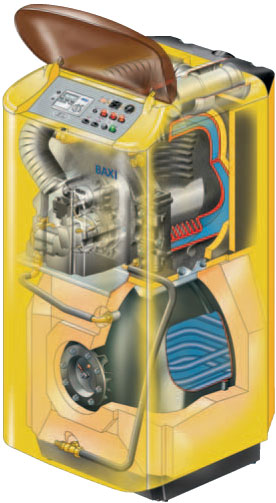

Котел GEODIS - это новое поколение газовых отопительных котлов. В них используется концепция "жар солнца", принесшая такой успех семейству GEODIS. Под элегантным корпусом с закругленными формами, результатом работы известного дизайнерского бюро, прячется авангардный чугунный теплообменник в форме полушария.
Элегантная и компактная установка котла GEODIS  сочетает в себе подлинно новаторский отопительный котел, новую надежную и экономичную горелку с модуляцией пламени и предварительным смешением воздух/газ, бойлер ГВС и автоматику управления. Все было продумано для создания идеальной, мощной и «разумной»  отопительной установки, отвечающей сегодняшним потребностям потребителей и профессионалов.

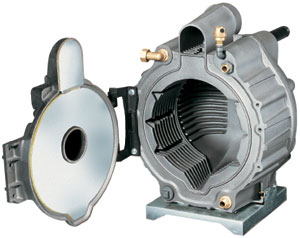

ЖАР СОЛНЦА - ЦЕЛЬНОЛИТОЙ ЧУГУННЫЙ ТЕПЛООБМЕННИК ПОЛУСФЕРИЧЕСКОЙ ФОРМЫ


Теплообменник GEODIS – это заслужившая известность уникальная концепция, прошедшая проверку временем, с исключительной надежностью и высокими показателями. Чугунное тело котла является выражением технологического первенства BAXI SA в области чугунолитейного производства. Тело теплообменника отлито целиком и не требует сборки, а его полусферическая форма технически оптимальна. Чугунный корпус котла GEODIS является залогом надежности, долговечности и высоких показателей.
Надежность
• Полусферическая форма теплообменника является оптимальной, так как она наилучшим образом позволяет выдерживать давление - усилия симметрично распределяется по внешней поверхности.
• Тепловая нагрузка также идеально распределяется по всей поверхности теплообменника, что позволяет снизить термическое напряжение.
• Циркуляция воды идеальна, так как вода не пропускается через секции, а гомогенная температура воды без горячих и холодных зон снижает опасность конденсации.
Долговечность
Большая площадь поверхности теплообмена GEODIS позволяет снизить термические нагрузки, не увеличивая вес чугуна. Это также одно из преимуществ моноблочных котлов, вытекающее из передовых технологий, использованных при разработке этой концепции.

ГАЗОВАЯ ГОРЕЛКА НОВОГО ПОКОЛЕНИЯ
Горелка 500I была разработана специально для моделей GEODIS, чтобы получить максимальную отдачу от исключительно удачного котла. Заводская сборка и установка горелки гарантируют идеальное соответствие параметрам котла и снижение времени на регулировку и обслуживание.
Горелка нового поколения обеспечивает полное предварительное смешение воздух/газ. Горелка снабжена вентилятором с изменяемой скоростью вращения, который обеспечивает смешение воздух/газ в зависимости от необходимой мощности. Контроль за смешением осуществляется постоянно благодаря использованию мембраны и клапана, что позволяет изменять мощность в пределах от 65 до 100% и избежать проблем с конденсацией. Горение происходит вокруг сопла горелки из нержавеющей стали со специальным покрытием, что обеспечивает идеальное распределение пламени в камере сгорания котла GEODIS. Преимуществами этой новой горелки являются повышенный КПД, устойчивость горения, значительное снижение вредных выбросов. Горелка как бы влита в дверцу котла, и в сочетании с полностью герметичным кожухом, делает работу котла GEODIS практически бесшумной. Для дополнительного шумопонижения в фасадную часть оболочки котла встроена звукоизоляция.

ПРОИЗВОДИТЕЛЬНОСТЬ
Полусферическая форма теплообменника GEODIS означает небольшую внешнюю поверхность, следовательно, меньшие теплопотери. Передняя дверца ограничивает термические «мосты» и все тепловые потери сводятся только к поверхности камеры сгорания (нет больше ни дымосборников,  ни каналов и полостей для отвода дыма). Котел GEODIS обеспечивает КПД свыше 93% и входит в разряд низкотемпературных установок согласно нормативу RT2000. Для отопительных котлов этой категории выброс вредных веществ GEODIS находится на очень низком уровне: выброс СО практически сведен к нулю, а по оксидам азота они составляют менее 35 мг/кВт-час.

КОАКСИАЛЬНАЯ МОДЕЛЬ GEODIS
Модели GEODIS с коаксиальным дымоходом являются также новаторскими с точки зрения герметичности контура горения. Это позволяет снять ограничения, накладываемые при использовании классического дымохода, и обеспечить исключительную бесшумность функционирования.
Коаксиальная модель GEODIS не нуждается в дымоходе. Этот котел можно устанавливать с выводом через стену, крышу или даже старый непригодный дымоход. Данная модель работает настолько бесшумно, что создается впечатление, что установка выключена. Полная герметичность контура горения коаксиальных моделей GEODIS является дополнительным фактором бесшумности работы котла. Воздух забирается снаружи, а контур вывода дыма герметично изолирован от помещения, так как дым выводится наружу в том же трубопроводе с двойной концентрической циркуляцией. И наконец, специальный кожух, установленный на горелку, также улучшает бесшумность работы.

ВСТРОЕННЫЙ БОЙЛЕР - ГОРЯЧАЯ ВОДА БЕЗ ОГРАНИЧЕНИЙ
Под оболочкой GEODIS (модели BI) прячется вместительный накопительный бойлер на 130 или 170 литров. Потребитель получает компактную и оптимально работающую установку с отоплением и приготовлением горячей воды. Все гидравлические и электрические подсоединения выполняются на заводе, что еще более упрощает монтаж котла. Встроенный бойлер сделан из двух полусфер и имеет только один сварной шов, что повышает сопротивляемость давлению. Бойлер покрыт бесхромной эмалью, которая выдерживает высокую температуру и обеспечивает идеальную гигиену. Снаружи бойлер защищен теплоизоляцией из экологически чистого пенополиуретана повышенной плотности без применения веществ, способных вызвать разрушение озонового слоя (CFC free), что позволяет свести потери при остановке менее чем 74 Вт. Производительность бойлера 26 л/мин горячей воды. Котел GEODIS удовлетворит запросы большой семьи и позволит обеспечить горячей водой банные и гидромассажные установки класса «люкс».

ПРОСТАЯ И УДОБНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
Пульт управления на закругленной части котла GEODIS позволяет с одного взгляда определить правильность работы установки. На панели находятся сигнальная лампочка напряжения, переключатель пуск/стоп и цифровой индикатор температуры котла и кодов неисправностей.
Съемный модуль управления может устанавливаться не на котле, а в помещении. В таком положении он отслеживает температуру помещения и позволяет на расстоянии контролировать и изменять все параметры функционирования. Если модуль установлен на котле, то автоматика работает только в зависимости от наружной температуры. Система управления GEODIS обеспечивает оптимальную работу котла путем регулирования работы горелки и бойлера ГВС.  В дополнительной комплектации возможно подключение дистанционного управления и контроля через Интернет и Wap.

ГИДРАВЛИЧЕСКИЕ МОДУЛИ
Котлы GEODIS комплектуются автоматикой немецкого производителя KROMSCHRODER. Кроме контроля безопасной работы котла (дымоудаление, перегрев котловой воды, наличие пламени) автоматика предназначена управлять модуляцией горелки, датчиком температуры котловой воды, датчиком температуры бойлера, приоритетом нагрева бойлера, смесительными клапанами двух разнотемпературных отопительных контуров, насосами этих контуров. В основной блок управления встроен датчик комнатной температуры, предусмотрено также подключение датчика уличной температуры. В блоке управления предусмотрено программирование работы котла в дневном и недельном режиме. При желании блок управления можно вытащить из панели котла и закрепить в любом другом помещении здания. Дополнительно к данному котлу можно заказать гидравлические модули начиная от самого простого для стандартного отопительного контура без смесителя и заканчивая модулем для двух контуров со смесительными клапанами с автоматическим байпасом.

ВСЕ ДЛЯ БЫСТРОГО, ПРОСТОГО И НАДЕЖНОГО ПОДКЛЮЧЕНИЯ

Полностью интегрированный котел GEODIS с высоким КПД является новаторским ответом на запросы профессионалов мира отопления.
Подключение
По отоплению котел GEODIS имеет два выходных и два обратных патрубка, которые можно использовать по желанию справа, слева и даже по диагонали. Все электрические подключения также максимально упрощены. Они осуществляются на специальной колодке, доступ к которой легко открывается за панелью управления.
Котел, горелка, бойлер и автоматика управления поставляются в одной упаковке
Вне зависимости от мощности и модели все котлы GEODIS поставляются в сборе в одной упаковке полностью готовые к установке. Встроенный бойлер уже подключен, гидравлика установлена на заводе, предварительные настройки выполнены. Никакой сборки на месте не требуется. Все продумано, ничего не забыто.
Перемещение на колесиках
Один человек может без проблем перемещать котел GEODIS благодаря специальным колесикам, устанавливаемым под поддоном упаковочной тары и металлического рычага ввинчивающегося в любой из патрубков котла.
Простота обслуживания
Все узлы котла GEODIS доступны непосредственно с передней части котла. Чтобы получить доступ к горелке и теплообменнику достаточно отвинтить один винт и снять переднюю панель корпуса котла. Открывающаяся дверца обеспечивает полный доступ ко всему теплообменнику, а также к дымосборнику. Все поверхности теплообменника очищаются щеткой, поставляемой в комплекте с котлом, и доступны спереди. Для моделей с коаксиальным дымоходом снятие кожуха горелки обеспечивает такой же доступ ко всем узлам. Вертикальные и горизонтальные патрубки дымоходов снабжены съемными оконечниками, что позволяет проводить очистку трубопроводов.
