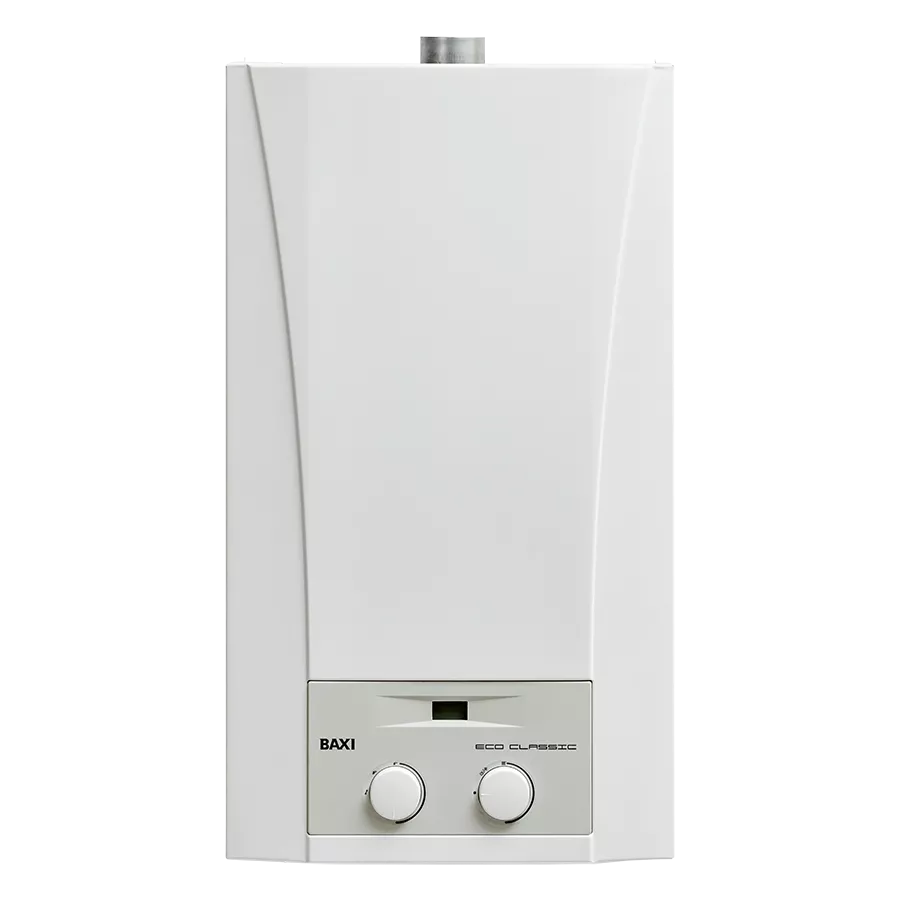

ECO Classic
Настенные газовые компактные котлы ECO Classic оснащены двумя теплообменниками и латунной гидрогруппой, что выгодно отличает их от других моделей эконом-класса. Модель поставляется с закрытой камерой сгорания и имеет мощность 24 кВт по отоплению и ГВС. Котлы ECO Classic отличаются легкостью в установке, использовании и обслуживании. Поворотные ручки просты и удобны в эксплуатации. Компактный дисплей отображает температуру и устанавливаемые параметры.
Принцип работы: конвекционный
Энергоноситель: газ
Тип котла: двухконтурный
Тип установки: настенный
ГАЗОВАЯ СИСТЕМА
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Плавное электронное зажигание;
- <Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
- Рассекатели пламени на горелке изготовлены из нержавеющей стали;
- Запатентованная система регулирования подачи воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Турбинный датчик протока горячей воды (расходомер);
- Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
- Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком и функцией постциркуляции;
- Вторичный пластинчатый теплообменник из нержавеющей стали;
- Латунный трехходовой клапан с электрическим сервоприводом;
- Манометр;
- Автоматический байпас;
- Фильтр на входе холодной воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
- Два диапазона регулирования температуры в системе отопления: 30-80°С и 30-45°С (режим «теплые полы»);
- Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры;
- Возможность подключения комнатного термостата и программируемого таймера.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Компактный жидкокристаллический дисплей;
- Электронная система самодиагностики;
- Возможность вывода сигнала о блокировке котла на пульт диспетчера;
- Ионизационный контроль пламени;
- Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
- Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Датчик тяги пневмореле для контроля за безопасным удалением продуктов сгорания;
- Прессостат в системе отопления — срабатывает при недостатке давления теплоносителя;
- Предохранительный клапан в контуре отопления (3 бар);
- Система защиты от замерзания в контурах отопления и ГВС.
- ECO Classic 10 F
- ECO Classic 14 F
- ECO Classic 18 F
- ECO Classic 24 F
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 100021534 | |
| Цена | у.е. | - |
| Мощность | кВт | 10 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 10 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 11,5 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 1,32/0,9 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/час | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 100021535 | |
| Цена | у.е. | для проектных поставок |
| Мощность | кВт | 14 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 14 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 15,7 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 1,81/1,25 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/час | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 100021536 | |
| Цена | у.е. | - |
| Мощность | кВт | 18 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 18 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 20 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,29/1,6 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/час | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 100021537 | |
| Цена | у.е. | - |
| Мощность | кВт | 24 |
| Тип котла | традиционный (атмосферный) | |
| ГВС | проточный нагрев | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Макс. полезная тепловая мощность | кВт | 24 |
| Мин. полезная тепловая мощность | кВт | 9,6 |
| Макс. потребляемая тепловая мощность | кВт | 25,8 |
| Мин. потребляемая тепловая мощность | кВт | 11 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,72/2,0 |
| Макс. производительность (КПД) | % | 93 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 07/1 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,7 |
| Производительность горячей воды при Δt=35°С | л/час | 9,8 |
| Мин. расход воды в контуре ГВС | л/мин | 2,5 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 5/30 |
| Номинальное входное давление природного газа | мбар | 13-20 |
| Электрическая мощность/напряжение | Вт/В | 135/230 |
| Габаритные размеры высота | мм | 704 |
| Габаритные размеры ширина | мм | 400 |
| Габаритные размеры глубина | мм | 300 |
| Вес НЕТТО/БРУТТО | кг | 29/31 |
| Упаковочные размеры | мм | 480x840x350 |
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
Коаксиальный отвод 90° для котлов ECO Classic / ECO Nova до 24 кВт, диам. 60/100 мм
Код: MT71410141
Начальный коаксиальный отвод 90° для котлов ECO Classic / ECO Nova до 24 кВт, диам. 60/100 мм. Используется для начального участка исключительно с котлами ECO Classic / ECO Nova до 24 кВт, так как поставляется с фланцем для присоединения к выходу данного котла. В комплекте имеются силиконовые уплотнения, EPDM прокладка 100 мм, стальной фланец, крепежные саморезы, декоративная EPDM накладка на стену для маскировки проходного отверстия. Для последующих присоединений использовать промежуточный отвод MT71410151
Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1000 мм, выступ дымовой трубы 250 мм - антиоблединительное исполнение
Код: MT71413611
Коаксиальная труба с наконечником диам. 60/100 мм, длина 750 мм
Код: KHG71410181-
Коаксиальная труба с наконечником диам. 60/100 мм, длина 750 мм. В комплект поставки входят: - муфта и прокладка, - наконечник, защищающий от порывов ветра, - декоративная накладка из нержавеющей стали на наружную часть стены.
Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнение
Код: KHG71413611-
Коаксиальная труба с наконечником диам. 60/100 мм. Используется вместо KHG 714101810 в климатических зонах с низкими температурами. Предотвращает обмерзание воздушной кольцевой части и образование сосулек на выходной части трубы. Общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнение
