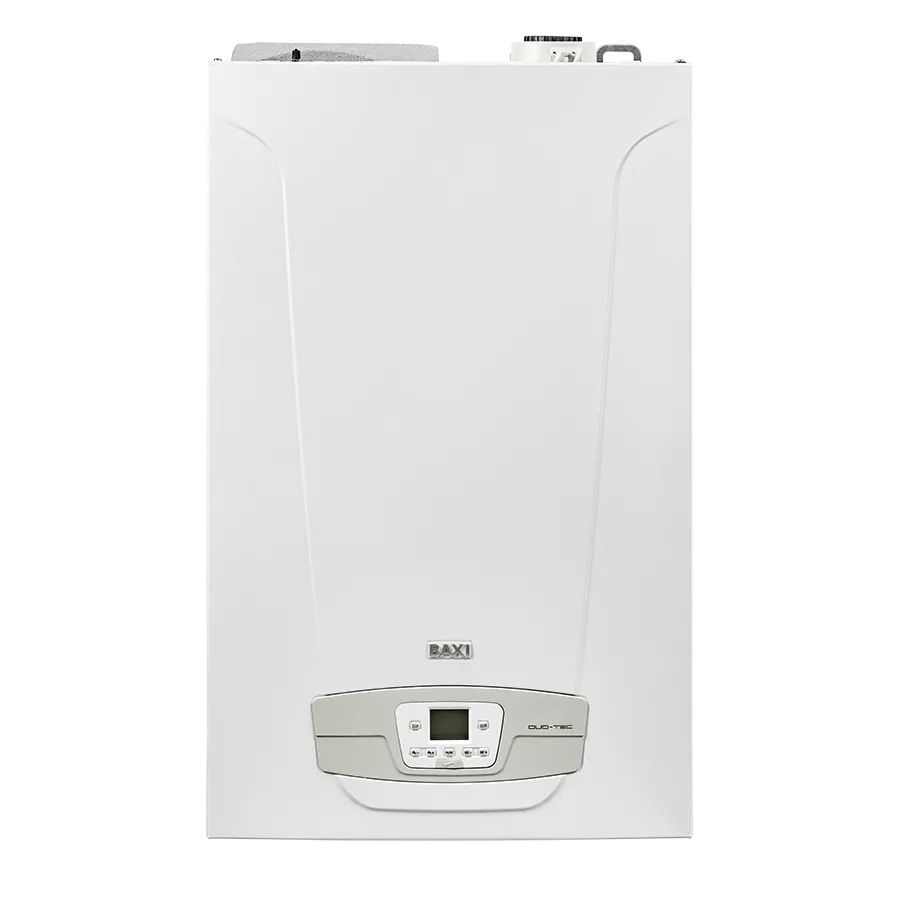

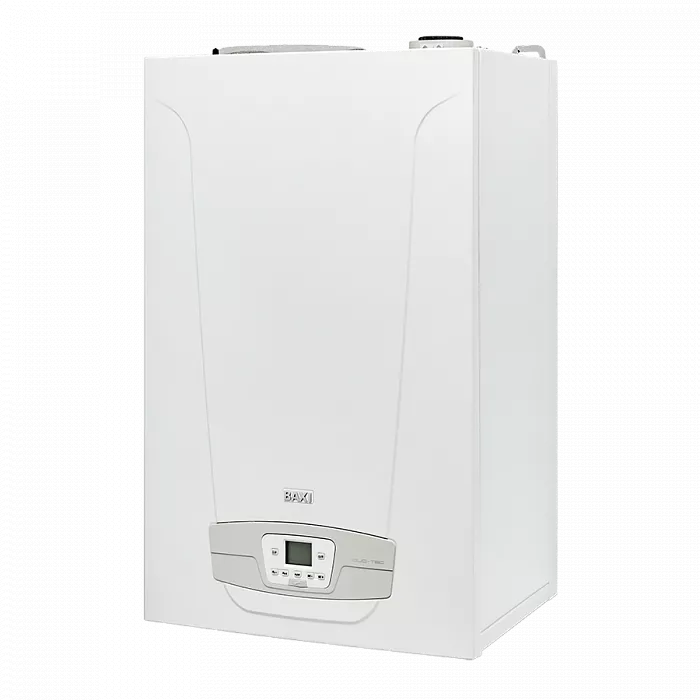

NUVOLA Duo-tec+
В котлы линейки NUVOLA Duo-tec+ встроен бойлер на 45 литров из нержавеющей стали. Это оборудование предназначено для тех, кому требуются большие объемы горячей воды. Модели этой серии адаптируются под условия работы и топлива, учитывают особенности разных дымоходов, а также тип топлива. Горелка нового поколения обладает свойством предварительно смешивать газ с воздухом в полном объеме.
Принцип работы: конденсационный
Энергоноситель: газ
Тип котла: двухконтурный
Тип установки: настенный
ГАЗОВАЯ СИСТЕМА
- Система адаптивного контроля горения;
- Коэффициент модуляции мощности — 1:7;
- Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха;
- Возможна перенастройка для работы на сжиженном газе.

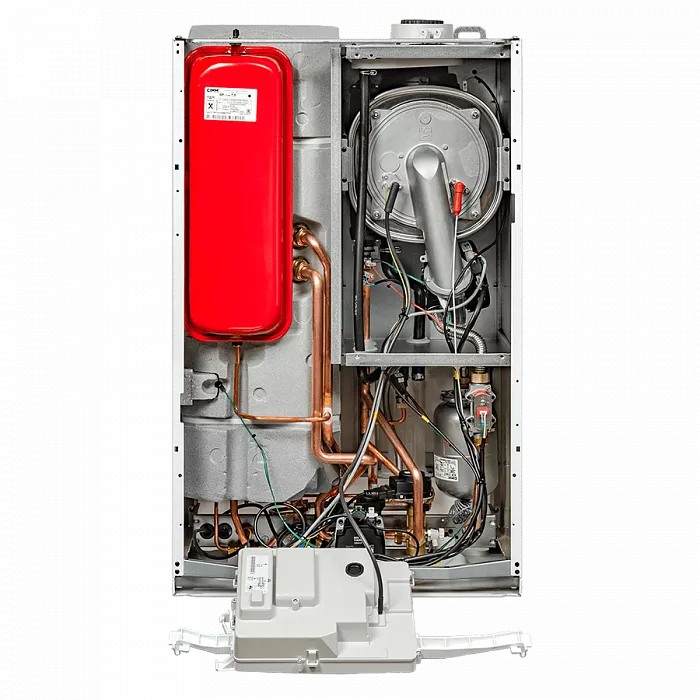

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Энергосберегающий двухскоростной циркуляционный насос с электронным управлением и встроенным автоматическим воздухоотводчиком;
- Первичный теплообменник из нержавеющей стали AISI 316L;
- Накопительный бойлер из нержавеющей стали AISI 316L емкостью 45 л, магниевый анод;
- Электрический трехходовой клапан с мотором;
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ

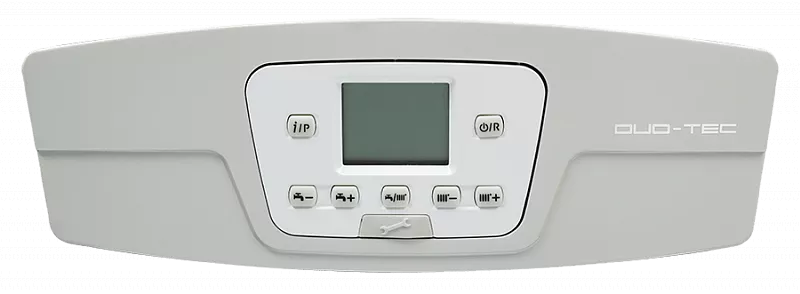

- Новая панель управления с широким дисплеем;
- Два датчика температуры отопления на подаче и на обратке;
- Самоадаптация погодозависимой автоматики;
- Диапазон регулирования температуры в системе отопления 25-80°С;
- Встроенная погодозависимая автоматика;
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры и давления;
- Возможность управления разнотемпературными зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Электронный манометр — срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
- Электронная система самодиагностики и запоминание последних ошибок в работе;
- Ионизационный контроль пламени;
- Системы защиты от блокировки насоса и трехходового клапана;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
- Предохранительный клапан в контуре отопления (3 бар);
- Система защиты от замерзания в контурах отопления и ГВС.
- NUVOLA Duo-tec+ 16
- NUVOLA Duo-tec+ 24
- NUVOLA Duo-tec+ 33
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 7219553-- | |
| Цена | у.е. | 3035 |
| Мощность | кВт | 12 |
| Тип котла | конденсационный (110% КПД) | |
| ГВС | встроенный бойлер | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Полезный объем бойлера | л | 45 |
| Макс. полезная тепловая мощность по ГВС | кВт | 16 |
| Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С | кВт | 12 |
| Макс. полез. тепл. мощность по отоплению: в режиме 50/30°С | кВт | 13,1 |
| Мин. полез. тепл. мощность по отоплению: в режиме 80/60°С | кВт | 2,2 |
| Мин. полез. тепл. мощность по отоплению: в режиме 50/30°С | кВт | 2,4 |
| Макс. потребляемая тепловая мощность по ГВС | кВт | 16,5 |
| Макс. потребляемая тепловая мощность по отоплению | кВт | 12,4 |
| Мин. потребляемая тепловая мощность | кВт | 2,3 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 1.74 (1.28) |
| Производительность (КПД) при 30% нагрузке | % | 107,8 |
| Производительность (КПД): в режиме 80/60°С | % | 97,8 |
| Производительность (КПД): в режиме 50/30°С | % | 105,8 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 7,5/0,8 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 9,2 |
| Производительность горячей воды при Δt=35°С | л/час | 6,6 |
| Производительность горячей воды за первые 30 мин при Δt=30°С | л/30 мин | 275 |
| Мин. расход воды в контуре ГВС | л/мин | 2 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 10/80 |
| Номинальное входное давление природного газа | мбар | 5-20 |
| Электрическая мощность/напряжение | Вт/В | 112/230 |
| Габаритные размеры высота | мм | 950 |
| Габаритные размеры ширина | мм | 600 |
| Габаритные размеры глубина | мм | 466 |
| Вес НЕТТО/БРУТТО | кг | 62/65 |
| Упаковочные размеры | мм | 1110×670×520 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 7219554-- | |
| Цена | у.е. | 3128 |
| Мощность | кВт | 20 |
| Тип котла | конденсационный (110% КПД) | |
| ГВС | встроенный бойлер | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Полезный объем бойлера | л | 45 |
| Макс. полезная тепловая мощность по ГВС | кВт | 24 |
| Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С | кВт | 20 |
| Макс. полез. тепл. мощность по отоплению: в режиме 50/30°С | кВт | 21,8 |
| Мин. полез. тепл. мощность по отоплению: в режиме 80/60°С | кВт | 3,4 |
| Мин. полез. тепл. мощность по отоплению: в режиме 50/30°С | кВт | 3,7 |
| Макс. потребляемая тепловая мощность по ГВС | кВт | 24,7 |
| Макс. потребляемая тепловая мощность по отоплению | кВт | 20,6 |
| Мин. потребляемая тепловая мощность | кВт | 3,5 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 2,61 (1,92) |
| Производительность (КПД) при 30% нагрузке | % | 107,6 |
| Производительность (КПД): в режиме 80/60°С | % | 97,7 |
| Производительность (КПД): в режиме 50/30°С | % | 105,8 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 7,5/0,8 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 13,8 |
| Производительность горячей воды при Δt=35°С | л/час | 9,8 |
| Производительность горячей воды за первые 30 мин при Δt=30°С | л/30 мин | 385 |
| Мин. расход воды в контуре ГВС | л/мин | 2 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 10/80 |
| Номинальное входное давление природного газа | мбар | 5-20 |
| Электрическая мощность/напряжение | Вт/В | 102/230 |
| Габаритные размеры высота | мм | 950 |
| Габаритные размеры ширина | мм | 600 |
| Габаритные размеры глубина | мм | 466 |
| Вес НЕТТО/БРУТТО | кг | 62/65 |
| Упаковочные размеры | мм | 1110×670×520 |
| ПАРАМЕТРЫ | ДАННЫЕ | |
| Артикул | 7219555-- | |
| Цена | у.е. | 3312 |
| Мощность | кВт | 28 |
| Тип котла | конденсационный (110% КПД) | |
| ГВС | встроенный бойлер | |
| Вид топлива | газ | |
| Установка | настенный | |
| Назначение котла | отопление и ГВС | |
| Камера сгорания | закрытая с принудительным удалением продуктов сгорания | |
| Материал теплообменника | нержавеющая сталь | |
| Полезный объем бойлера | л | 45 |
| Макс. полезная тепловая мощность по ГВС | кВт | 33 |
| Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С | кВт | 28 |
| Макс. полез. тепл. мощность по отоплению: в режиме 50/30°С | кВт | 30,6 |
| Мин. полез. тепл. мощность по отоплению: в режиме 80/60°С | кВт | 4,7 |
| Мин. полез. тепл. мощность по отоплению: в режиме 50/30°С | кВт | 5,1 |
| Макс. потребляемая тепловая мощность по ГВС | кВт | 34 |
| Макс. потребляемая тепловая мощность по отоплению | кВт | 28,9 |
| Мин. потребляемая тепловая мощность | кВт | 5,7 |
| Макс. расход природного/сжиженного газа | м³/ч (кг/ч) | 3,6 (2,64) |
| Производительность (КПД) при 30% нагрузке | % | 107,7 |
| Производительность (КПД): в режиме 80/60°С | % | 97,7 |
| Производительность (КПД): в режиме 50/30°С | % | 105,8 |
| Емкость/давление заполнения расшир. бака отопления | л/бар | 7,5/0,8 |
| Диапазон регулирования темп. в контуре ГВС | °С | 35-60 |
| Производительность горячей воды при Δt=25°С | л/мин | 18,9 |
| Производительность горячей воды при Δt=35°С | л/час | 13,5 |
| Производительность горячей воды за первые 30 мин при Δt=30°С | л/30 мин | 500 |
| Мин. расход воды в контуре ГВС | л/мин | 2 |
| Макс./мин. давление в контуре ГВС | бар | 8/0,15 |
| Диаметр дымоотвод. труб (коакс./раздельных) | мм | (60-100)/80 |
| Макс. длина дымоотвод. труб (коакс./раздельных) | м | 10/80 |
| Номинальное входное давление природного газа | мбар | 5-20 |
| Электрическая мощность/напряжение | Вт/В | 133/230 |
| Габаритные размеры высота | мм | 950 |
| Габаритные размеры ширина | мм | 600 |
| Габаритные размеры глубина | мм | 466 |
| Вес НЕТТО/БРУТТО | кг | 67,5/70,5 |
| Упаковочные размеры | мм | 1110×670×520 |
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
Изолирующая накладка для горизонтальных крыш диам. 100 мм
Код: KHG71403671-
Изолирующая накладка для горизонтальных крыш. Предназначена для герметизации дымовых труб, проходящих через горизонтальную крышу
Изолирующая накладка для наклонных крыш
Код: KHG71403661-
Изолирующая накладка для наклонных крыш. Предназначены для герметизации дымовых труб, проходящих через наклонную крышу.
Коаксиальная труба полипропиленовая с наконечником диам. 60/100 мм, длина 750 мм для конденсационных котлов
Код: KHG71405961-
Коаксиальная труба полипропиленовая с наконечником диам. 60/100 мм, длина 750 мм для конденсационных котлов. В комплект поставки входят: наконечник, защищающий от порывов ветра, декоративная накладка из нержавеющей стали на наружную часть стены.
Коаксиальная труба полипропиленовая с наконечником, диам. 80/125 мм, длина 1000 мм для конденсационных котлов
Код: KHG71408891-
Коаксиальная труба полипропиленовая с наконечником, диам. 80/125 мм, длина 1000 мм для конденсационных котлов. Применяется для удаления продуктов сгорания. Крепится к дымоходу котла. В комплект поставки входят: - наконечник, защищающий от порывов ветра, - декоративная накладка из нержавеющей стали на наружную часть стены.
