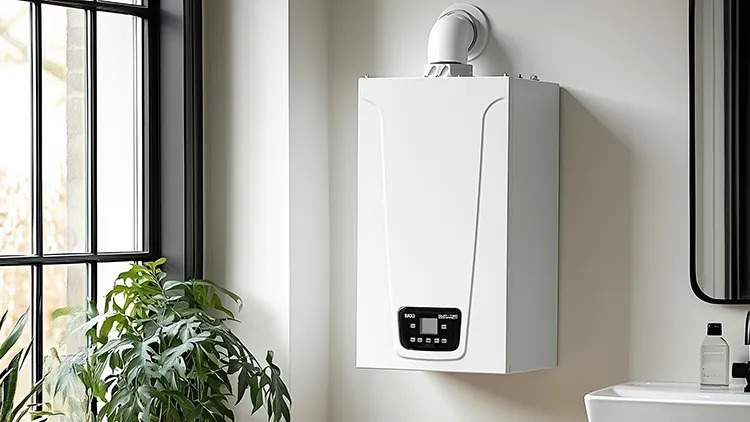

Конденсационные котлы BAXI: принцип работы и окупаемость

Конденсационные котлы BAXI используют не только тепло от сгорания газа, но и часть тепла, которое в традиционном котле уходит в дымоход вместе с водяным паром. Благодаря этому топливо расходуется более экономно.

Главное отличие от традиционного котла — работа с конденсацией водяного пара из дымовых газов. Когда пар охлаждается и превращается в воду, он отдает скрытую теплоту. Конденсационный теплообменник рассчитан на контакт с таким конденсатом.

КПД котлов BAXI в рекламных и технических материалах может указываться выше 100%, например до 109% или 110%. Это не нарушение законов физики. Такой процент получают при сравнении с низшей теплотой сгорания топлива без учета скрытой теплоты конденсации. При расчете по высшей теплоте сгорания эффективность конденсационных моделей при идеальных условиях может достигать 97–98%.

Экономия энергии при использовании конденсационного котла не одинакова для всех домов. Она зависит от температуры обратной линии, площади отопительных приборов, погодозависимой автоматики, режима работы и качества настройки системы.

В частном доме применение конденсационного котла оправдано, если в системе предусмотрены теплый пол, большие радиаторы, низкотемпературный режим отопления или планируется модернизация котельной.

В любом газовом котле топливо сгорает с выделением тепла. Это тепло передается воде в теплообменнике, а вода затем поступает в радиаторы, теплый пол или бойлер косвенного нагрева. На первый взгляд схема простая: газ сгорел, вода нагрелась, дом получил тепло.

Но при сгорании природного газа образуются не только углекислый газ и тепло. Образуется еще и вода в виде пара. В традиционном котле этот пар уходит вместе с дымовыми газами. Вместе с ним уходит часть энергии, которая была потрачена на испарение воды.

Обычные котлы долго проектировали так, чтобы не допустить конденсацию внутри теплообменника и дымохода. Причина понятна: конденсат имеет кислую реакцию и может вызывать коррозию стали и чугуна, поэтому старались обеспечивать достаточно высокую температуру дымовых газов. Традиционные решения поддерживали температуру отходящих газов не ниже 140–160 °C, чтобы избежать образования конденсата.

Для владельца дома это означает следующее: обычный котел может быть надежным, но часть тепла физически уходит в трубу. Конденсационная технология создана как раз для того, чтобы вернуть часть этой энергии в систему отопления.

Чтобы понять, как работает конденсационный котел, достаточно представить холодное стекло зимой. Когда теплый влажный воздух касается холодной поверхности, на ней появляется вода. Пар переходит в жидкость и отдает тепло.

В конденсационном котле происходит похожий процесс, но внутри специально рассчитанного теплообменника. Дымовые газы после сгорания газа охлаждаются сильнее, чем в обычном котле. Когда температура опускается до точки росы, водяной пар начинает конденсироваться. При этом выделяется дополнительное тепло, которое передается теплоносителю.

Для природного газа температура точки росы начинается примерно с 59 °C. При достижении этой температуры водяной пар в дымовых газах переходит в капельную влагу и выделяет скрытую теплоту конденсации.

Чтобы такая схема работала долго, теплообменник должен быть устойчив к конденсату. В ранних моделях котлов это было слабым местом. Сталь и чугун быстро разрушались при контакте с агрессивной влагой. Современные конденсационные котлы используют материалы, рассчитанные на такие условия, например нержавеющую сталь или специальные алюминиевые сплавы.

Оптимальный режим работы для конденсационного котла достигается, когда обратная вода из системы отопления возвращается в котел достаточно холодной, что обеспечивает образование конденсата и максимальный КПД. Чем ниже температура обратки, тем активнее идет конденсация и тем больше тепла можно вернуть, поэтому применение таких котлов оптимально для теплого пола, больших радиаторов и погодозависимого управления.

Традиционный газовый котел в первую очередь использует тепло горения. Его задача — нагреть воду и вывести продукты сгорания через дымоход, не допуская конденсации в опасных местах.

Конденсационные котлы BAXI используют более широкий тепловой ресурс топлива. Они забирают тепло от сгорания газа и дополнительно используют скрытую теплоту водяного пара, поэтому при правильных условиях они расходуют меньше газа на тот же объем тепла.

Еще одно отличие — модуляция мощности. Конденсационному котлу выгодно работать не короткими включениями на полной мощности, а плавно подстраиваться под фактическую потребность дома. Модуляционная горелка с полным предварительным смешением воздуха и газа помогает работать на частичных нагрузках, а в переходные периоды конденсация возможна даже со стандартной радиаторной системой.

Это важно для обычного частного дома. Котел редко работает на максимуме весь день. Большую часть сезона на улице не сильный мороз, а умеренная погода. В такие периоды дому нужна не полная мощность котла, а спокойная работа на пониженной нагрузке.

Современные линейки BAXI также включают настенные и напольные конденсационные модели. Например, котлы LUNA Duo-tec E (ЛУНА дуо‑тек Е): горелка с полным предварительным смешением, модуляция 1 к 7, встроенная погодозависимая автоматика и диапазон регулирования температуры отопления 25–80 °C. Напольные котлы POWER HT+ (ПАУЭР ЭЙЧТИ+): конденсационный тип, КПД до 110% в карточках моделей и эффективность при 30% нагрузке около 108–109% в зависимости от модели.

Фраза «КПД выше 100%» часто вызывает недоверие. С точки зрения бытовой логики это выглядит странно: нельзя получить больше энергии, чем содержится в топливе.

Объяснение связано с тем, как именно считают КПД. В традиционных расчетах часто используют низшую теплоту сгорания. Она не учитывает тепло, которое можно вернуть при конденсации водяного пара. Традиционные котлы эту часть энергии почти не используют, поэтому такой способ сравнения был удобен.

Конденсационный котел возвращает часть скрытой теплоты. Если сравнивать его с котлами, рассчитанными по низшей теплоте сгорания, получается показатель выше 100%. Использование скрытой теплоты конденсации может теоретически добавить до 11% для природного газа, а практически — не более 9% без увеличения расхода топлива. Поэтому в сравнительных расчетах можно увидеть эффективность до 109%.

Если же считать по высшей теплоте сгорания, где эта скрытая энергия уже учтена, цифра будет ниже 100%. При таком подходе стандартные котлы могут достигать примерно 82–87%, а конденсационные модели — 97–98%.

Для покупателя главное понимать практический смысл. Конденсационный котел не создает энергию из ничего. Он просто использует ту часть тепла, которую традиционный котел обычно выбрасывает вместе с дымовыми газами.

Экономию энергии конденсационный котел обеспечивает по нескольким причинам.

Первая причина — возврат скрытой теплоты конденсации. Это базовая технологическая разница. Максимальная теоретическая экономия при использовании теплоты конденсации для природного газа составляет 11%.

Вторая причина — работа на частичных нагрузках. Дом не всегда требует полной мощности. Весной, осенью и в мягкую зиму котлу достаточно работать в пониженном режиме. У конденсационных моделей BAXI глубокая модуляция, которая помогает снижать расход газа при неполной нагрузке.

Третья причина — низкотемпературный режим отопления. Чем ниже температура обратной линии, тем активнее происходит конденсация. Поэтому теплый пол и большие радиаторы помогают котлу работать эффективнее.

Четвертая причина — автоматика. Погодозависимое управление снижает температуру подачи, когда на улице теплеет. Это уменьшает перегрев помещений и поддерживает условия, при которых конденсация происходит чаще.

Пятая причина — правильно подобранная мощность. Если котел сильно завышен по мощности, он чаще включается и выключается. Это снижает комфорт и может ухудшить экономию. Если мощность подобрана грамотно, котел дольше работает в стабильном режиме.

Рассмотрим простой пример без сложных инженерных расчетов.

Допустим, дом тратит за отопительный сезон 3000 м³ газа. Если после замены котла, настройки автоматики и снижения температуры подачи расход уменьшается на 10%, экономия составит 300 м³ за сезон. Если эффект достигает 20%, экономия равна 600 м³. При 30% — 900 м³.

Теперь другой пример. Дом отапливается теплым полом и радиаторами увеличенной площади. Система может работать с подачей 35–50 °C большую часть сезона. Для конденсационного котла это удачный режим: обратка часто будет достаточно холодной, чтобы конденсация шла активно.

Если же дом старый, радиаторы маленькие, а зимой нужна подача 75–80 °C, конденсационный режим будет проявляться слабее. Экономия все равно может быть за счет модуляции и автоматики, но потенциал будет ниже.

Окупаемость нельзя оценивать только по цене котла. Нужно рассматривать контур в целом: утепление, радиаторы, теплый пол, автоматику, дымоход, режим горячей воды и реальный расход газа за прошлые сезоны.

Таблица 1. Обычный и конденсационный котел

Что влияет на срок окупаемости

Окупаемость зависит не от одного параметра, а от сочетания условий.

Исходный расход газа

Чем больше газа дом тратит за сезон, тем заметнее экономия в кубометрах. Для маленького хорошо утепленного дома с низкими счетами срок окупаемости может быть продолжительнее. Для большого дома с высоким расходом эффект обычно более заметный.

Состояние старого котла

Если старый котел имеет низкий КПД, часто выходит из строя и не оснащен современной автоматикой, его замена дает несколько преимуществ: сниженное потребление газа, реже требуется сервис, улучшается управление температурой.

Температура отопительной системы

Конденсационный котел проявляет максимальную эффективность при низкой температуре обратной воды. Теплый пол, увеличенные радиаторы и погодозависимое управление способствуют поддержанию такого режима.

Стоимость газа

При высоком тарифе каждый сэкономленный кубометр быстрее возвращает вложения. При низкой стоимости газа срок окупаемости увеличивается.

Стоимость монтажа

Иногда нужно заменить дымоход, организовать отвод конденсата, перенастроить систему, поставить комнатный термостат или наружный датчик. Эти расходы следует учитывать совместно с затратами на котел.

Горячая вода

Если котел также обеспечивает ГВС, расход топлива зависит от числа жильцов. При интенсивном потреблении правильный выбор модели котла и бойлера существенно влияет на экономику системы.

Окупаемость лучше считать по формуле: дополнительные вложения делят на годовую экономию. Например, если разница в стоимости оборудования и монтажа составила 120 000 рублей, а экономия газа и обслуживания оценивается в 20 000 рублей в год, срок окупаемости будет около 6 лет. Это примерная модель, а не универсальное обещание.

Смотреть только на КПД

Высокий КПД котлов BAXI важен, но сам по себе он не гарантирует низкие счета. Если система отопления требует высокой температуры подачи всю зиму, конденсационный эффект будет меньше.

Не учитывать обратную температуру

Главный рабочий показатель — не только температура подачи, но и температура обратки. Чем она ниже, тем лучше условия для конденсации.

Оставить старые настройки

Если новый котел подключили к старой системе и оставили температуру подачи на уровне 75 °C на весь сезон, экономия снижается. Нужно настроить отопительную кривую, насос, термостаты и температуру подачи.

Завысить мощность котла

Слишком мощный котел может чаще работать короткими циклами. Это отрицательно сказывается на комфорте и снижает пользу от модуляции.

Забыть о конденсате

Конденсационный котел образует конденсат, который нужно правильно отводить. Для некоторых систем может понадобиться нейтрализатор конденсата.

Ожидать одинаковую экономию в любом доме

Цифра «до 35%» из материалов BAXI относится к возможному сезонному эффекту при правильных условиях. В конкретном доме результат будет зависеть от исходного оборудования и настроек.

Сначала посмотрите фактический расход газа за последние 1–3 сезона. Лучше разделить отопление и горячую воду, если есть такая возможность. Это даст базу для расчета окупаемости.

Затем оцените систему отопления. Есть ли теплый пол? Достаточно ли большие радиаторы? Какая температура подачи обычно стоит зимой? Если дом может работать на низкой температуре, конденсационный котел будет чаще работать в оптимальном режиме.

После этого проверьте дымоход и место установки. Конденсационный котел работает с другими температурами дымовых газов и требует отвода конденсата. Эти вопросы нужно решить до покупки.

Затем сравните не только цену котла, но и стоимость всего комплекта: монтаж, дымоход, автоматика, фильтры, стабилизатор, обслуживание. Для котлов BAXI нужно подбирать совместимые аксессуары и автоматику по инструкции к конкретной модели.

На последнем этапе попросите специалиста рассчитать несколько вариантов: замена без изменения системы, замена с погодозависимой автоматикой, замена с доработкой радиаторов или теплого пола. Так будет видно, где окупаемость реальна, а где расходы не дают нужного эффекта.

Конденсационные котлы BAXI лучше рассматривать не как модную замену старому котлу, а как часть более грамотной системы отопления. Тогда технология работает понятнее: уменьшается избыточный теплоотвод в дымоход, снижается средняя температура подачи, работа горелки становится более равномерной, а контроль расхода газа — точнее.

Линейка конденсационных котлов BAXI решает различные задачи: от отопления квартиры или небольшого частного дома до котельной для коммерческого объекта. В актуальном каталоге BAXI представлены настенные конденсационные серии Duo-tec Compact (Дуо-тек Компакт), LUNA Duo-tec E (ЛУНА Дуо-тек Е), NUVOLA Duo-tec+ (НУВОЛА Дуо-тек+), LUNA Duo-tec MP/MP+ (ЛУНА Дуо-тек+ МП/МР+), LUNA Platinum+ (ЛУНА Платинум+) и LUNA AIR / IN Plus (ЛУНА ЭЙР / ИН Плюс). В напольном сегменте рассматривается POWER HT+ (ПАУЭР ЭЙЧТИ+).

Duo-tec Compact (Дуо-тек Компакт)

Duo-tec Compact (Дуо-тек Компакт) — настенная серия для тех случаев, когда нужен современный конденсационный котел без сложной котельной. В линейке есть одноконтурные и двухконтурные модели, поэтому ее можно рассматривать как для отопления с отдельным бойлером, так и для отопления с приготовлением горячей воды в одном корпусе. В этой серии предусмотрены адаптивный контроль горения, модуляция мощности 1:7, горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха, встроенная погодозависимая автоматика и диапазон регулирования отопления 25–80 °C.

Для потребителя главное преимущество Duo-tec Compact (Дуо-тек Компакт) — сочетание компактного корпуса и функций, которые обычно нужны в частном доме: автоматическая подстройка под условия работы, защита оборудования, работа с отоплением и ГВС, возможность подключения к более сложной системе управления.

LUNA Duo-tec E (ЛУНА Дуо-тек Е)

LUNA Duo-tec E (ЛУНА Дуо-тек Е) — универсальная настенная серия для частных домов и квартир с индивидуальным отоплением. В актуальной линейке представлены одноконтурные и двухконтурные модели мощностью от 12 до 40 кВт. Котел способен адаптироваться к типу и качеству газа, параметрам дымохода и условиям работы; все модели оснащены встроенным модуляционным насосом, а горелка с полным предварительным смешением работает с коэффициентом модуляции 1:7.

Эта серия хорошо подходит для домов, где важны стабильное отопление, нормальная работа горячей воды и возможность снизить расход газа за счет модуляции. Если дом не требует промышленной мощности, но владелец хочет перейти с традиционного котла на более экономичную конденсационную технологию, LUNA Duo-tec E (ЛУНА Дуо-тек Е) представляет собой практичное решение.

NUVOLA Duo-tec+ (НУВОЛА Дуо-тек+)

Котел NUVOLA Duo-tec+ (НУВОЛА Дуо-тек+) рассчитан на дома, где особенно важен комфорт горячего водоснабжения. В котлы этой серии встроен накопительный бойлер из нержавеющей стали на 45 литров. Это решение подходит для семей, где горячая вода нужна не только для одной точки, а для нескольких потребителей. В серии представлены двухконтурные настенные модели 16, 24 и 33 кВт.

По технической части серия сохраняет преимущества конденсационного котла: адаптивный контроль горения, модуляцию 1:7, предварительное смешение газа и воздуха, первичный теплообменник из нержавеющей стали AISI 316L, встроенную погодозависимую автоматику и диапазон отопления 25-80 °C.

Основная область применения — частные дома и большие квартиры, где обычный двухконтурный котел может не справляться с ожиданиями пользователя по горячей воде. Встроенный бойлер помогает сгладить пики водоразбора, например утром или вечером.

LUNA Platinum+ (ЛУНА Платинум+)

LUNA Platinum+ (ЛУНА Платинум+) — более технологичная настенная серия для систем, где важны гибкие настройки и интеграция с дополнительным оборудованием. Это модель с возможностью интеграции с альтернативными системами отопления и ГВС, включая солнечные панели и тепловые насосы. В линейке есть одноконтурные и двухконтурные модели, а модуляция мощности достигает 1:10.

Серия подходит для домов, где система отопления сложнее базовой схемы: несколько контуров, теплые полы, бойлер, зональное управление, повышенные требования к автоматике. Среди преимуществ указаны встроенная погодозависимая автоматика, возможность недельного программирования, управление разнотемпературными зонами и каскадом до 16 котлов.

Для покупателя это не просто «котел с высоким КПД», а платформа для более продуманной системы отопления. Такой вариант оправдан, когда владелец хочет управлять не только температурой воды, но и режимами дома по расписанию, зонам и погоде.

LUNA AIR / IN Plus (ЛУНА ЭЙР / ИН Плюс)

LUNA AIR / IN Plus (ЛУНА ЭЙР / ИН Плюс) — настенная конденсационная серия для установки вне помещения, когда котел нужно разместить снаружи здания или в условиях, где обычный внутренний монтаж неудобен. Серия сочетает простоту установки и эксплуатации, адаптируется к типуу и качеству газа, режиму дымохода и другим условиям.

Модели оснащаются энергосберегающим модуляционным насосом, горелкой с полным предварительным смешением и коэффициентом модуляции 1:7. В серии есть одноконтурные и двухконтурные модели 24 и 28 кВт, а также одноконтурная модель 1.24.

Такая серия может быть полезна для объектов, где внутри мало места, нет удобной котельной или проектом предусмотрено наружное размещение оборудования. При этом владелец получает не упрощенный «уличный котел», а полноценную конденсационную систему с погодозависимой автоматикой и недельным программированием.

LUNA Duo-tec MP/MP+ (ЛУНА Дуо-тек+ МП/МР+)

LUNA Duo-tec MP/MP+ (ЛУНА Дуо-тек+ МП/МР+) — настенные конденсационные котлы повышенной мощности для больших частных домов, коммерческих помещений и небольших котельных. В серии представлены модели от 35 до 150 кВт. Например, модель 1.50 обладает мощностью 45 кВт, имеет одноконтурное исполнение, закрытую камеру сгорания, теплообменник из нержавеющей стали и КПД при 30% нагрузке 107,6%.

Главное преимущество этой серии — возможность строить более мощные системы, в том числе с каскадным подключением. В аксессуарах для LUNA Duo-tec MP/MP+ (ЛУНА Дуо-тек+ МП/МР+) предусмотрены решения для подключения котлов в каскад, управления зонами и смесительными контурами, включая низкотемпературное напольное отопление.

Эту серию целесообразно применять не там, где достаточно компактного бытового котла, а в случаях, когда важны высокая мощность, резервирование, гибкая автоматика и возможность расширения котельной.

POWER HT+ (ПАУЭР ЭЙЧТИ+)

POWER HT+ (ПАУЭР ЭЙЧТИ+) — напольные конденсационные котлы для котельных, крупных частных домов, административных и коммерческих объектов. В актуальной линейке представлены одноконтурные модели от 50 до 250 кВт. Серия рассчитана на высокую производительность, компактные размеры и каскадную установку до 16 котлов.

Важные технические особенности POWER HT+ (ПАУЭР ЭЙЧТИ+): горелка с полным предварительным смешением, коэффициент модуляции 1:9 для моделей до 110 кВт и 1:5 для моделей 130–250 кВт, встроенная погодозависимая автоматика, возможность недельного программирования и управление разнотемпературными зонами.

Такие котлы применяют на объектах, где нужна большая тепловая мощность, но при этом важно сохранить экономичность и гибкость управления. Например, в котельной для большого дома, гостиницы, офиса, производственного или общественного здания.

Как выбрать котел BAXI под задачу

Для квартиры или компактного дома чаще выбирают Duo-tec Compact (Дуо-тек Компакт) или LUNA Duo-tec E (ЛУНА Дуо-тек Е). Если нужна повышенная производительность горячей воды, стоит рассмотреть NUVOLA Duo-tec+ (НУВОЛА Дуо-тек+) с бойлером 45 литров. Если в доме сложная система отопления, несколько контуров и требуется более развитая автоматика, логичнее приобрести LUNA Platinum+ (ЛУНА Платинум+).

Если котел нужно установить вне помещения, отдельного внимания заслуживает LUNA AIR / IN Plus (ЛУНА ЭЙР / ИН Плюс). Для больших домов, коммерческих объектов и каскадных решений подходят LUNA Duo-tec MP/MP+ (ЛУНА Дуо-тек+ МП/МР+), POWER HT+ (ПАУЭР ЭЙЧТИ+).

Главный принцип выбора остается тем же: конденсационный котел раскрывает преимущества не только за счет модели, но и за счет всей системы. Чтобы получить экономию, нужно правильно подобрать мощность, обеспечить подходящую температуру обратной линии, настроить автоматику и предусмотреть отвод конденсата.
