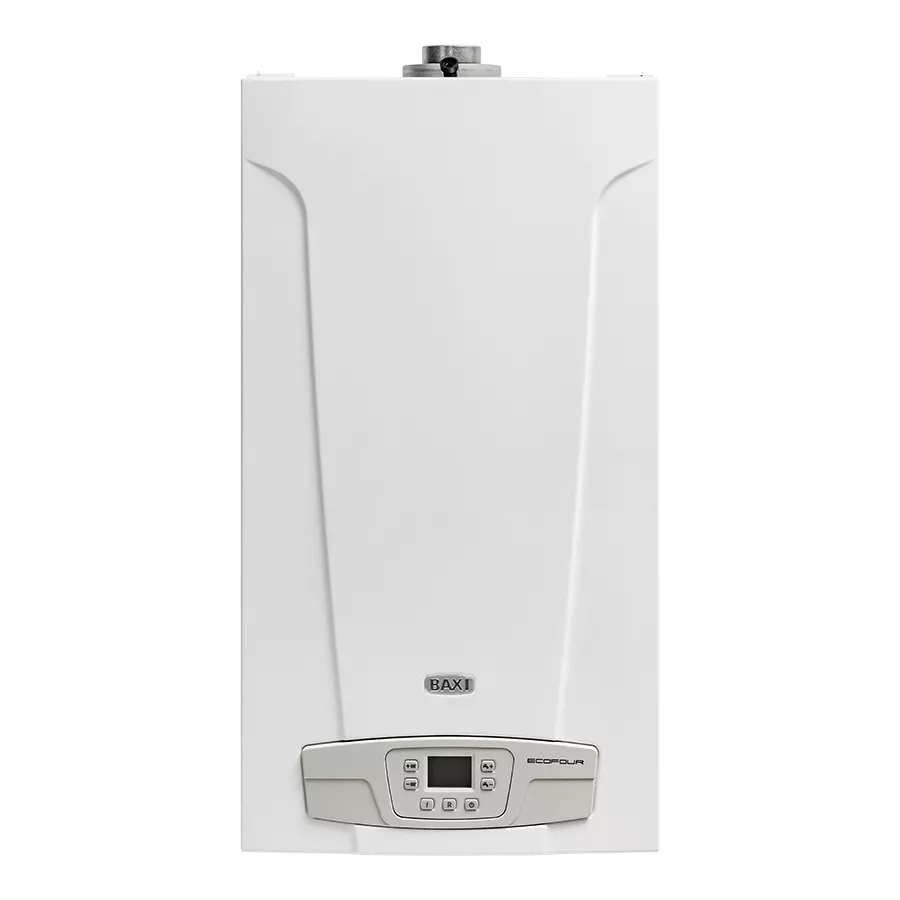

ECO Four

Настенные газовые сверхкомпактные (730×400×299 мм) котлы четвертого поколения — продолжение известной в России серии ECO-3 Compact.
В серии ECO Four представлены одноконтурные и двухконтурные модели с открытой и закрытой камерами сгорания мощностью до 24 кВт, и отличающиеся легкостью в установке, использовании и обслуживании.
Широкий жидкокристаллический дисплей — прост и удобен в обращении, непрерывно и точно отображает как текущее состояние котла, так и устанавливаемые параметры. Документация

Описание

Принцип работы: конвекционный Тип топлива: газ Тип котла: представлены одноконтурные и двухконтурные модели Тип установки: настенный

ГАЗОВАЯ СИСТЕМА

  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
  • Плавное электронное зажигание;
  • Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
  • Рассекатели пламени на горелке изготовлены из нержавеющей стали;
  • Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
  • Возможна перенастройка для работы на сжиженном газе.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Турбинный датчик протока горячей воды (расходомер);
  • Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
  • Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
  • Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
  • Латунный трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
  • Манометр;
  • Автоматический байпас;
  • Постциркуляция насоса;
  • Фильтр на входе холодной воды;
  • Возможность подключения к солнечным коллекторам.

ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ

  • Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
  • Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
  • Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
  • Цифровая индикация температуры;
  • Возможность подключения комнатного термостата и программируемого таймера.

УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ

  • Жидкокристаллический дисплей с кнопочным управлением;
  • Электронная система самодиагностики;
  • Возможность вывода сигнала о блокировке котла на пульт диспетчера;
  • Ионизационный контроль пламени;
  • Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
  • Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
  • Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
  • Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
  • Прессостат в системе отопления — срабатывает при недостатке давления теплоносителя;
  • Предохранительный клапан в контуре отопления (3 бар);
  • Система защиты от замерзания в контурах отопления и ГВС.

Технические данные

Цена EURO 1033
Мощность кВт 24
Тип котла традиционный (атмосферный)
ГВС проточный нагрев
Вид топлива газ
Установка настенный
Назначение котла отопление и ГВС
Камера сгорания закрытая с принудительным удалением продуктов сгорания
Материал теплообменника медь
Макс. полезная тепловая мощность кВт 24
Мин. полезная тепловая мощность кВт 9,3
Макс. потребляемая тепловая мощность кВт 25,8
Мин. потребляемая тепловая мощность кВт 10,6
Макс. расход природного/сжиженного газа м³/ч (кг/ч) 2,73 (2,0)
Макс. производительность (КПД) % 92,9
Производительность (КПД) при 30% мощности % 90,4
Емкость/давление заполнения расшир. бака отопления л/бар 6/0,8
Диапазон регулирования темп. в контуре ГВС °С 35-60
Производительность горячей воды при Δt=25°С л/мин 13,7
Производительность горячей воды при Δt=35°С л/мин 9,4
Мин. расход воды в контуре ГВС л/мин 2
Макс./мин. давление в контуре ГВС бар 8/0,15
Диаметр дымоотвод. труб (коакс./раздельных) мм (60-100)/80
Макс. длина дымоотвод. труб (коакс./раздельных) м 5/30
Номинальное входное давление природного газа мбар 13-20
Электрическая мощность/напряжение Вт/В 130/230
Габаритные размеры высота мм 730
Габаритные размеры ширина мм 400
Габаритные размеры глубина мм 299
Вес НЕТТО/БРУТТО кг 33/36
Упаковочные размеры мм 490×830×340
Цена EURO 926
Мощность кВт 24
Тип котла традиционный (атмосферный)
ГВС проточный нагрев
Вид топлива газ
Установка настенный
Назначение котла отопление и ГВС
Камера сгорания открытая с естественным удалением продуктов сгорания
Материал теплообменника медь
Макс. полезная тепловая мощность кВт 24
Мин. полезная тепловая мощность кВт 9,3
Макс. потребляемая тепловая мощность кВт 26,3
Мин. потребляемая тепловая мощность кВт 10,6
Макс. расход природного/сжиженного газа м³/ч (кг/ч) 2,78 (2,04)
Макс. производительность (КПД) % 91,2
Производительность (КПД) при 30% мощности % 89,3
Емкость/давление заполнения расшир. бака отопления л/бар 6/0,8
Диапазон регулирования темп. в контуре ГВС °С 35-60
Производительность горячей воды при Δt=25°С л/мин 13,7
Производительность горячей воды при Δt=35°С л/мин 9,4
Мин. расход воды в контуре ГВС л/мин 2
Макс./мин. давление в контуре ГВС бар 8/0,15
Диаметр дымохода мм 120
Номинальное входное давление природного газа мбар 13-20
Электрическая мощность/напряжение Вт/В 80/230
Габаритные размеры высота мм 730
Габаритные размеры ширина мм 400
Габаритные размеры глубина мм 299
Вес НЕТТО/БРУТТО кг 29/32
Упаковочные размеры мм 490×830×340
Цена EURO 915
Мощность кВт 24
Тип котла традиционный (атмосферный)
ГВС одноконтурный котёл
Вид топлива газ
Установка настенный
Назначение котла только отопление
Камера сгорания закрытая с принудительным удалением продуктов сгорания
Материал теплообменника медь
Макс. полезная тепловая мощность кВт 24
Мин. полезная тепловая мощность кВт 9,3
Макс. потребляемая тепловая мощность кВт 25,8
Мин. потребляемая тепловая мощность кВт 10,6
Макс. расход природного/сжиженного газа м³/ч (кг/ч) 2,73 (2,0)
Макс. производительность (КПД) % 92,9
Производительность (КПД) при 30% мощности % 90,2
Емкость/давление заполнения расшир. бака отопления л/бар 6/0,8
Диаметр дымоотвод. труб (коакс./раздельных) мм (60-100)/80
Макс. длина дымоотвод. труб (коакс./раздельных) м 5/30
Номинальное входное давление природного газа мбар 13-20
Электрическая мощность/напряжение Вт/В 130/230
Габаритные размеры высота мм 730
Габаритные размеры ширина мм 400
Габаритные размеры глубина мм 299
Вес НЕТТО/БРУТТО кг 32/35
Упаковочные размеры мм 490×830×340
Цена EURO 858
Мощность кВт 14
Тип котла традиционный (атмосферный)
ГВС одноконтурный котёл
Вид топлива газ
Установка настенный
Назначение котла только отопление
Камера сгорания закрытая с принудительным удалением продуктов сгорания
Материал теплообменника медь
Макс. полезная тепловая мощность кВт 14
Мин. полезная тепловая мощность кВт 6
Макс. потребляемая тепловая мощность кВт 15,1
Мин. потребляемая тепловая мощность кВт 7,1
Макс. расход природного/сжиженного газа м³/ч (кг/ч) 1,6 (1,17)
Макс. производительность (КПД) % 92,5
Производительность (КПД) при 30% мощности % 89,8
Емкость/давление заполнения расшир. бака отопления л/бар 6/0,8
Диаметр дымоотвод. труб (коакс./раздельных) мм (60-100)/80
Макс. длина дымоотвод. труб (коакс./раздельных) м 5/30
Номинальное входное давление природного газа мбар 13-20
Электрическая мощность/напряжение Вт/В 120/230
Габаритные размеры высота мм 730
Габаритные размеры ширина мм 400
Габаритные размеры глубина мм 299
Вес НЕТТО/БРУТТО кг 31/34
Упаковочные размеры мм 490×830×340
Цена EURO 812
Мощность кВт 24
Тип котла традиционный (атмосферный)
ГВС одноконтурный котёл
Вид топлива газ
Установка настенный
Назначение котла только отопление
Камера сгорания открытая с естественным удалением продуктов сгорания
Материал теплообменника медь
Макс. полезная тепловая мощность кВт 24
Мин. полезная тепловая мощность кВт 9,3
Макс. потребляемая тепловая мощность кВт 26,3
Мин. потребляемая тепловая мощность кВт 10,6
Макс. расход природного/сжиженного газа м³/ч (кг/ч) 2,78 (2,04)
Макс. производительность (КПД) % 91,2
Производительность (КПД) при 30% мощности % 89,3
Емкость/давление заполнения расшир. бака отопления л/бар 6/0,8
Диаметр дымохода мм 120
Диаметр дымоотвод. труб (коакс./раздельных) мм 120
Номинальное входное давление природного газа мбар 13-20
Электрическая мощность/напряжение Вт/В 80/230
Габаритные размеры высота мм 730
Габаритные размеры ширина мм 400
Габаритные размеры глубина мм 299
Вес НЕТТО/БРУТТО кг 28/31
Упаковочные размеры мм 490×830×340
Цена EURO 800
Мощность кВт 14
Тип котла традиционный (атмосферный)
ГВС одноконтурный котёл
Вид топлива газ
Установка настенный
Назначение котла только отопление
Камера сгорания открытая с естественным удалением продуктов сгорания
Материал теплообменника медь
Макс. полезная тепловая мощность кВт 14
Мин. полезная тепловая мощность кВт 6
Макс. потребляемая тепловая мощность кВт 15,4
Мин. потребляемая тепловая мощность кВт 7,1
Макс. расход природного/сжиженного газа м³/ч (кг/ч) 1,63 (1,2)
Макс. производительность (КПД) % 90,9
Производительность (КПД) при 30% мощности % 88,6
Емкость/давление заполнения расшир. бака отопления л/бар 6/0,8
Диаметр дымохода мм 110
Диаметр дымоотвод. труб (коакс./раздельных) мм 120
Номинальное входное давление природного газа мбар 13-20
Электрическая мощность/напряжение Вт/В 80/230
Габаритные размеры высота мм 730
Габаритные размеры ширина мм 400
Габаритные размеры глубина мм 299
Вес НЕТТО/БРУТТО кг 26/29
Упаковочные размеры мм 490×830×340

Аксессуары для регулирования температуры (выборочно)

Датчик уличной температуры

Датчик уличной температуры
KHG 71406211-

При использовании датчика температура воды в системе отопления автоматически изменяется в зависимости от температуры воздуха на улице (подробнее см. инструкции по установке и эксплуатации на котлы).

Комнатный механический термостат от SIEMENS

Комнатный механический термостат от SIEMENS
KHG 71406281-

Максимальные напряжение и ток на контактах: 250В, 16А. Пределы регулирования: 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C.

Комнатный механический термостат

Комнатный механический термостат
KHG 71408691-

Максимальные напряжение и ток на контактах: 250В, 16А. Пределы регулирования: 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C.

Magictime Plus - комнатный программируемый термостат

Magictime Plus - комнатный программируемый термостат
KHG 71408671-

Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим "антизаморозки" (в положении "выключено").
Смотреть все аксессуары к модели ECO Four
