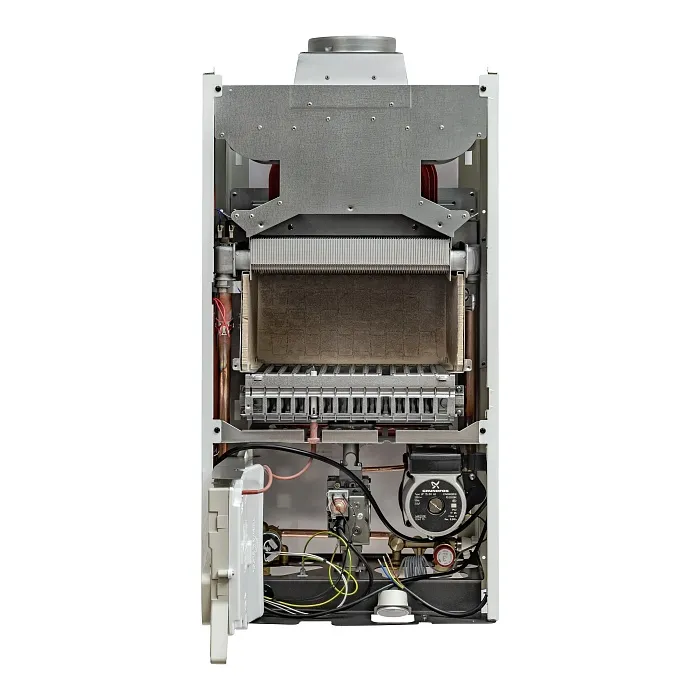

Настенный газовый котел BAXI ECO Four | БАКСИ ЭКОФОР. Модель 1.24

ECO Four 1.24

Мощность: 24 кВт
Тип котла: традиционный (атмосферный)
Контур ГВС: одноконтурный котёл
Вид топлива: газ
Тип установки: настенный
Назначение котла: только отопление
Камера сгорания: открытая с естественным удалением продуктов сгорания

Модель:

Технические данные
Документация

ПАРАМЕТРЫ		ДАННЫЕ
Артикул		CSE46624354-
Цена	у.е.	989
Изображения для слайдера		109391, 109392, 109385
Мощность	кВт	24
Тип котла		традиционный (атмосферный)
Контур ГВС		одноконтурный котёл
Вид топлива		газ
Тип установки		настенный
Назначение котла		только отопление
Камера сгорания		открытая с естественным удалением продуктов сгорания
Материал теплообменника		медь
Макс. полезная тепловая мощность	кВт	24
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	24
Мин. полезная тепловая мощность	кВт	9,3
Макс. потребляемая тепловая мощность	кВт	26,3
Мин. потребляемая тепловая мощность	кВт	10,6
Макс. расход природного/сжиженного газа	м³/ч (кг/ч)	2,78 (2,04)
Макс. производительность (КПД)	%	91,2
Производительность (КПД) при 30% мощности	%	89,3
Емкость/давление заполнения расшир. бака отопления	л/бар	6/0,8
Диаметр дымохода	мм	120
Диаметр дымоотвод. труб (коакс./раздельных)	мм	120
Номинальное входное давление природного газа	мбар	13-20
Электрическая мощность/напряжение	Вт/В	80/230
Габаритные размеры высота	мм	730
Габаритные размеры ширина	мм	400
Габаритные размеры глубина	мм	299
Вес НЕТТО/БРУТТО	кг	28/31
Упаковочные размеры	мм	490×830×340
Изображения для слайдера		109395, 109396, 109397, 109398

ПАРАМЕТРЫ		ДАННЫЕ
Артикул		CSE46224354-
Цена	у.е.	989
Изображения для слайдера		109391, 109392, 109385
Мощность	кВт	24
Тип котла		традиционный (атмосферный)
Контур ГВС		одноконтурный котёл
Вид топлива		газ
Тип установки		настенный
Назначение котла		только отопление
Камера сгорания		открытая с естественным удалением продуктов сгорания
Материал теплообменника		медь
Макс. полезная тепловая мощность	кВт	24
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	24
Мин. полезная тепловая мощность	кВт	9,3
Макс. потребляемая тепловая мощность	кВт	26,3
Мин. потребляемая тепловая мощность	кВт	10,6
Макс. расход природного/сжиженного газа	м³/ч (кг/ч)	2,78 (2,04)
Макс. производительность (КПД)	%	91,2
Производительность (КПД) при 30% мощности	%	89,3
Емкость/давление заполнения расшир. бака отопления	л/бар	6/0,8
Диаметр дымохода	мм	120
Диаметр дымоотвод. труб (коакс./раздельных)	мм	120
Номинальное входное давление природного газа	мбар	13-20
Электрическая мощность/напряжение	Вт/В	80/230
Габаритные размеры высота	мм	730
Габаритные размеры ширина	мм	400
Габаритные размеры глубина	мм	299
Вес НЕТТО/БРУТТО	кг	28/31
Упаковочные размеры	мм	490×830×340
Изображения для слайдера		109389, 109390, 109388

ПАРАМЕТРЫ		ДАННЫЕ
Артикул		CSE46524354-
Цена	у.е.	989
Изображения для слайдера		109391, 109392, 109385
Мощность	кВт	24
Тип котла		традиционный (атмосферный)
Контур ГВС		одноконтурный котёл
Вид топлива		газ
Тип установки		настенный
Назначение котла		только отопление
Камера сгорания		открытая с естественным удалением продуктов сгорания
Материал теплообменника		медь
Макс. полезная тепловая мощность	кВт	24
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	24
Мин. полезная тепловая мощность	кВт	9,3
Макс. потребляемая тепловая мощность	кВт	26,3
Мин. потребляемая тепловая мощность	кВт	10,6
Макс. расход природного/сжиженного газа	м³/ч (кг/ч)	2,78 (2,04)
Макс. производительность (КПД)	%	91,2
Производительность (КПД) при 30% мощности	%	89,3
Емкость/давление заполнения расшир. бака отопления	л/бар	6/0,8
Диаметр дымохода	мм	120
Диаметр дымоотвод. труб (коакс./раздельных)	мм	120
Номинальное входное давление природного газа	мбар	13-20
Электрическая мощность/напряжение	Вт/В	80/230
Габаритные размеры высота	мм	730
Габаритные размеры ширина	мм	400
Габаритные размеры глубина	мм	299
Вес НЕТТО/БРУТТО	кг	28/31
Упаковочные размеры	мм	490×830×340
Изображения для слайдера		109399, 109400, 109386, 109401

ПАРАМЕТРЫ		ДАННЫЕ
Артикул		CSE46514354-
Цена	у.е.	989
Изображения для слайдера		109391, 109392, 109385
Мощность	кВт	24
Тип котла		традиционный (атмосферный)
Контур ГВС		одноконтурный котёл
Вид топлива		газ
Тип установки		настенный
Назначение котла		только отопление
Камера сгорания		открытая с естественным удалением продуктов сгорания
Материал теплообменника		медь
Макс. полезная тепловая мощность	кВт	24
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	24
Мин. полезная тепловая мощность	кВт	9,3
Макс. потребляемая тепловая мощность	кВт	26,3
Мин. потребляемая тепловая мощность	кВт	10,6
Макс. расход природного/сжиженного газа	м³/ч (кг/ч)	2,78 (2,04)
Макс. производительность (КПД)	%	91,2
Производительность (КПД) при 30% мощности	%	89,3
Емкость/давление заполнения расшир. бака отопления	л/бар	6/0,8
Диаметр дымохода	мм	120
Диаметр дымоотвод. труб (коакс./раздельных)	мм	120
Номинальное входное давление природного газа	мбар	13-20
Электрическая мощность/напряжение	Вт/В	80/230
Габаритные размеры высота	мм	730
Габаритные размеры ширина	мм	400
Габаритные размеры глубина	мм	299
Вес НЕТТО/БРУТТО	кг	28/31
Упаковочные размеры	мм	490×830×340
Изображения для слайдера		109402, 109403, 109387, 109404

ПАРАМЕТРЫ		ДАННЫЕ
Артикул		CSE46124354-
Цена	у.е.	989
Изображения для слайдера		109391, 109392, 109385
Мощность	кВт	24
Тип котла		традиционный (атмосферный)
Контур ГВС		одноконтурный котёл
Вид топлива		газ
Тип установки		настенный
Назначение котла		только отопление
Камера сгорания		открытая с естественным удалением продуктов сгорания
Материал теплообменника		медь
Макс. полезная тепловая мощность	кВт	24
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	24
Мин. полезная тепловая мощность	кВт	9,3
Макс. потребляемая тепловая мощность	кВт	26,3
Мин. потребляемая тепловая мощность	кВт	10,6
Макс. расход природного/сжиженного газа	м³/ч (кг/ч)	2,78 (2,04)
Макс. производительность (КПД)	%	91,2
Производительность (КПД) при 30% мощности	%	89,3
Емкость/давление заполнения расшир. бака отопления	л/бар	6/0,8
Диаметр дымохода	мм	120
Диаметр дымоотвод. труб (коакс./раздельных)	мм	120
Номинальное входное давление природного газа	мбар	13-20
Электрическая мощность/напряжение	Вт/В	80/230
Габаритные размеры высота	мм	730
Габаритные размеры ширина	мм	400
Габаритные размеры глубина	мм	299
Вес НЕТТО/БРУТТО	кг	28/31
Упаковочные размеры	мм	490×830×340
Изображения для слайдера		109391, 109392, 109385

ПАРАМЕТРЫ		ДАННЫЕ
Артикул		CSE46114354-
Цена	у.е.	989
Изображения для слайдера		109391, 109392, 109385
Мощность	кВт	24
Тип котла		традиционный (атмосферный)
Контур ГВС		одноконтурный котёл
Вид топлива		газ
Тип установки		настенный
Назначение котла		только отопление
Камера сгорания		открытая с естественным удалением продуктов сгорания
Материал теплообменника		медь
Макс. полезная тепловая мощность	кВт	24
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	24
Мин. полезная тепловая мощность	кВт	9,3
Макс. потребляемая тепловая мощность	кВт	26,3
Мин. потребляемая тепловая мощность	кВт	10,6
Макс. расход природного/сжиженного газа	м³/ч (кг/ч)	2,78 (2,04)
Макс. производительность (КПД)	%	91,2
Производительность (КПД) при 30% мощности	%	89,3
Емкость/давление заполнения расшир. бака отопления	л/бар	6/0,8
Диаметр дымохода	мм	120
Диаметр дымоотвод. труб (коакс./раздельных)	мм	120
Номинальное входное давление природного газа	мбар	13-20
Электрическая мощность/напряжение	Вт/В	80/230
Габаритные размеры высота	мм	730
Габаритные размеры ширина	мм	400
Габаритные размеры глубина	мм	299
Вес НЕТТО/БРУТТО	кг	28/31
Упаковочные размеры	мм	490×830×340
Изображения для слайдера		109393, 109394, 109384

Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)

Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1000 мм, выступ дымовой трубы 250 мм - антиоблединительное исполнение

Код: MT71413611

Коаксиальная труба с наконечником диам. 60/100 мм, длина 750 мм

Код: KHG71410181-

Коаксиальная труба с наконечником диам. 60/100 мм, длина 750 мм. В комплект поставки входят: - муфта и прокладка, - наконечник, защищающий от порывов ветра, - декоративная накладка из нержавеющей стали на наружную часть стены.

Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнение

Код: KHG71413611-

Коаксиальная труба с наконечником диам. 60/100 мм. Используется вместо KHG 714101810 в климатических зонах с низкими температурами. Предотвращает обмерзание воздушной кольцевой части и образование сосулек на выходной части трубы. Общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнение

Коаксиальное удлинение диам. 60/100 мм, длина 1000 мм

Код: KHG71410171-

Коаксиальное удлинение диам. 60/100 мм, длина 1000 мм

Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)

Прочие аксессуары

Аксессуары для регулирования температуры и дистанционного управления оборудованием

Гидравлические аксессуары

Смотреть все аксессуары к модели 1.24

Чертеж (деталировка).pdf

Инструкция.pdf

СертификатДекларация.pdf

Буклет.pdf

EcoFour i_общий вид.dwg

Инструкция на комплект трехходового клапана BX4991100069 (c 2025 года).pdf

Подключение BAXI Connect+ к котлам 4-ой серии.pdf

BIM_модель_eco_four_1.14-1.24.rfa

Применение сжиженного газа с котлами BAXI

Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия

Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)

Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1000 мм, выступ дымовой трубы 250 мм - антиоблединительное исполнение

Коаксиальная труба с наконечником диам. 60/100 мм, длина 750 мм

Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1100 мм, выступ дымовой трубы 350 мм - антиоблединительное исполнение

Коаксиальное удлинение диам. 60/100 мм, длина 1000 мм

Коаксиальное удлинение диам. 60/100 мм, длина 1000 мм

Коаксиальное удлинение диам. 60/100 мм, длина 500 мм

Коаксиальное удлинение диам. 60/100 мм, длина 500 мм

Коаксиальный отвод 90°, диам. 60/100 мм

Коаксиальный отвод 90°, диам. 60/100 мм, без муфты

Промежуточный коаксиальный отвод 90° без муфты, диам. 60/100 мм

Коаксиальный отвод 45°, диам. 60/100 мм

Промежуточный коаксиальный отвод 45° без муфты, диам. 60/100 мм

Инспектируемый коаксиальный отвод 90°, диам. 60/100 мм

Коаксиальный комплект для слива конденсата

Вертикальный наконечник для коакс. трубы диам. 60/100 мм

Вертикальный наконечник для коакс. трубы диам. 60/100 мм, общая длина 1150 мм, длина наконечника 500 мм - антиоблединительное исполнение

Изолирующая накладка для горизонтальных крыш диам. 100 мм

Изолирующая накладка для наклонных крыш

Адаптер для вертикального коаксиального выхода

Муфта для соединения коаксиальных труб 100 мм

Коаксиальный переходник с диаметра 80/125 мм на диаметр 60/100 мм

Коаксиальное удлинение диам. 80/125 мм, длина 1000 мм

Коаксиальный отвод 90°, диам. 80/125 мм

Устройство для сбора конденсата

Комплект перехода на раздельные трубы

Начальный коаксиальный отвод 90° для всех котлов BAXI кроме ECO Classic / ECO Nova до 24 кВт, диам. 60/100 мм

Фланец для крепления коаксиальных дымоходов к котлам ECO Classic / ECO Nova

Декоративная внутр. накладка, диам. 100 мм

Декоративная каучуковая накладка, диам. 100 мм

Инспектируемое коаксиальное удлинение диам. 60/100 мм

Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)

Труба эмалированная диам. 80 мм, длина 500 мм

Труба эмалированная диам. 80 мм, длина 1000 мм

Универсальный адаптер для подключения раздельных труб для всех традиционных моделей BAXI

Переходной комплект на раздельные трубы (AFR)

Поворотный переходной алюминиевый переходник на раздельные трубы

Утеплитель адаптера для подключения раздельных труб

Труба алюминиевая диам. 80 мм, длина 2000 мм

Труба алюминиевая диам. 80 мм, длина 1000 мм

Отвод 90° алюминиевый эмалированный, диам. 80 мм

Отвод 90° алюминиевый эмалированный, диам. 80 мм

Отвод 45° алюминиевый эмалированный, диам. 80 мм

Отвод 45° алюминиевый эмалированный, диам. 80 мм

Угловой конденсатосборник

Опора для точного вывода труб притока / отвода

Опора для точного вывода трубы отвода дыма

Адаптер для перехода на трубы с изоляцией

Набор для центровки труб диам. 80 мм (5 шт.)

Единый вертикальный наконечник для раздельных труб

Декоративная наружная накладка диам. 80 (пластик)

Декоративная внутр. накладка, диам. 80

Декоративная каучуковая накладка, диам. 80 мм

Единый горизонтальный наконечник для раздельных труб

Отвод 90° для труб с изоляцией, диам. 80 мм

Отвод эмалированный 90° для труб с изоляцией, диам. внутр 80, диам. наруж. 100 мм

Труба эмалированная диам. 80 мм, длина 500 мм

Труба эмалированная диам. 80 мм, длина 1000 мм

Отвод 45° для труб с изоляцией, диам. 80 мм

Труба эмалированная с внешней изоляцией, диам. 80 мм, длина 250 мм

Труба эмал. с внешней изол., диам. 80 мм, длина 1000 мм

Труба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 1000 мм

Труба эмал. с внешней изол., диам. 80 мм, длина 500 мм

Труба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 500 мм

Наконечник для раздельных труб, диам. 80 мм

Наконечник для раздельных труб облегченный, диам. 80 мм

Вертикальный комплект для сбора конденсата

Вертикальный участок для сбора конденсата, диам. 80 мм

Кронштейны для крепления труб к стене (5 шт.) для труб диам. 80 мм

Прочие аксессуары

Коаксиальная труба с наконечником диам. 80/125 мм, длина 750 мм

Адаптер для подключения раздельных труб - антиоблединительное исполнение

Двойной хомут для центрирующего комплекта для труб 80 мм

Комплект для центрирования гибких труб, Д80мм

Каскадный регулятор E8.4401

Набор коаксиальная труба диам. 60/100 мм в комплекте с отводом 90°

Инверторный стабилизатор для котельного оборудования BAXI Energy 400

Инверторный стабилизатор для котельного оборудования BAXI Energy 550

Разделительный трансформатор для котельного оборудования BAXI Balance 250

Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600
